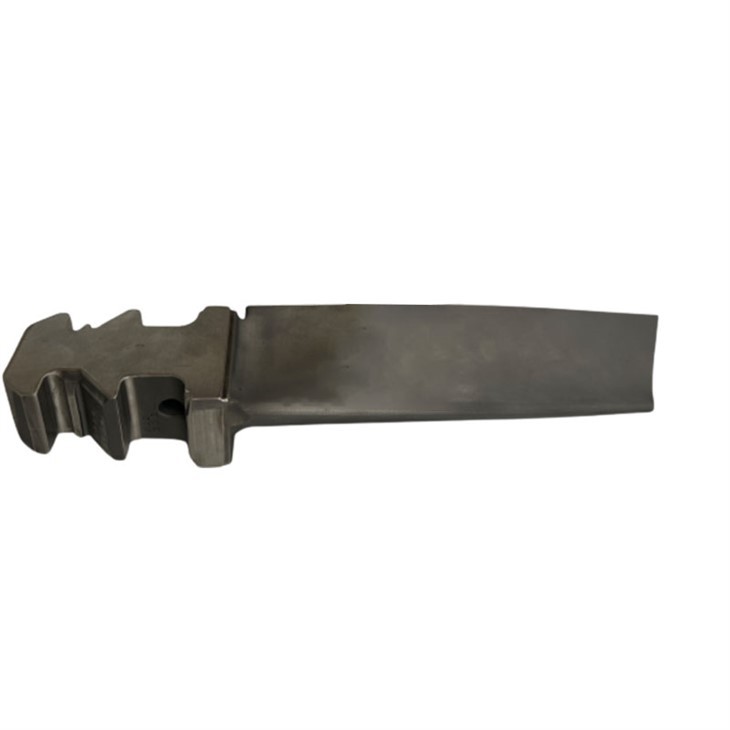

Vacuümgieten turbinewielblad

Belangrijkste kenmerken van het vacuümgieten van het turbinewielblad

Materiaalkeuze:

Straalturbinebladen worden doorgaans gemaakt van geavanceerde materialen die bekend staan ​​als superlegeringen. Superlegeringen vertonen uitzonderlijke hittebestendigheid, mechanische sterkte en weerstand tegen corrosie, waardoor ze zeer geschikt zijn voor de hoge temperatuuromgeving van gasturbinemotoren.

Aërodynamisch ontwerp:

Het profiel van turbinebladen is zorgvuldig ontworpen om hun aerodynamische efficiëntie te optimaliseren. Dit ontwerp maximaliseert de energie-extractie uit de uitlaatgassen en minimaliseert de verliezen.

Koelmechanismen:

Vanwege de extreme temperaturen die ze tegenkomen, zijn turbinebladen vaak voorzien van interne koelkanalen of gebruiken ze gespecialiseerde koeltechnieken om oververhitting te voorkomen en de structurele integriteit te garanderen.

Precisieproductie:

Straalturbinebladen worden vervaardigd met behulp van geavanceerde technieken zoals investeringsgieten of additive manufacturing (3D-printen). Deze methoden garanderen de ingewikkelde geometrieën en nauwkeurige toleranties die nodig zijn voor een efficiënte werking.

vacuümgegoten turbinewielbladen zijn een cruciaal onderdeel van gasturbinemotoren en dragen bij aan hun efficiëntie, vermogen en algehele betrouwbaarheid. De voortdurende ontwikkeling van geavanceerde materialen, productiemethoden en aerodynamische ontwerpen verbetert de prestaties en levensduur van deze essentiële componenten.

Vacuümgieten, ook wel investeringsgieten of verloren wasgieten genoemd, is een productieproces dat wordt gebruikt om turbinewaaierbladen te produceren. Het proces gaat meestal als volgt:

Modelcreatie: Het proces begint met het maken van een hoofdmodel van de turbinebladen. Het model, meestal gemaakt van was of soortgelijk materiaal, is een exacte replica van het gewenste eindproduct.
Montage: Het waspatroon wordt vervolgens gemonteerd op een centraal wasgootsysteem dat het gietsysteem voor het gesmolten metaal vormt. Vanwege de vertakkende structuur wordt dit onderdeel vaak een "boom" genoemd.
Inbedden: Dompel of bedek het samengestelde waspatroon met keramische slurry om een ​​keramische schaal rond het waspatroon te vormen. Deze schaal mag vervolgens drogen en uitharden.
Ontwassen: Nadat de keramische schaal droog is, wordt het hele geheel verwarmd om te smelten en de was van de keramische schaal te verwijderen. Hierdoor blijft er een turbinebladvormige holte achter in de keramische schaal.
Gieten: De keramische schaal wordt vervolgens in een oven geplaatst en tot hoge temperaturen verwarmd ter voorbereiding op de injectie van gesmolten metaal. Gesmolten metaal (meestal een legering met hoge sterkte, zoals een superlegering op nikkelbasis) wordt gegoten of geïnjecteerd in de holte die achterblijft door de gesmolten was.
Afkoelen en stollen: Nadat het gesmolten metaal is geïntroduceerd, koelt de keramische schaal af, waardoor het metaal kan stollen en de vorm van de turbinebladen kan vormen.
De behuizing verwijderen: Zodra het metaal is afgekoeld en stolt, scheidt de keramische behuizing zich van het gietstuk, waardoor het voltooide turbineblad zichtbaar wordt.
Afwerking: Gegoten turbinebladen kunnen aanvullende afwerkingsprocessen ondergaan, zoals machinale bewerking of oppervlaktebehandeling, om de gewenste uiteindelijke afmetingen en oppervlaktekwaliteit te verkrijgen.

Vacuümgieten is een zeer nauwkeurig en veelzijdig proces dat complexe turbinebladen kan produceren met uitstekende maatnauwkeurigheid en oppervlakteafwerking. Het wordt veel gebruikt in de lucht- en ruimtevaart-, energieopwekkings-, automobiel- en andere industrieën om turbinecomponenten te vervaardigen met veeleisende prestatie-eisen.
